QUERSTRÖMUNGSLÜFTER:
Der vollständige Leitfaden zu Typen, Spezifikationen und Anwendungen
Alles, was Ingenieure und Beschaffungsteams über Querstromventilatoren (Tangentialventilatoren) wissen müssen - von Funktionsprinzipien und wichtigen Spezifikationen bis hin zur anwendungsspezifischen Auswahl-.
Ein Querstromventilator – auch Tangentialventilator, Querventilator oder Querstromgebläse genannt – ist ein Ventilatortyp, der sich durch sein langes, zylindrisches Laufrad auszeichnet, das mit mehreren vorwärts gekrümmten Schaufeln ausgestattet ist. Im Gegensatz zu Axialventilatoren (die Luft parallel zur Welle bewegen) oder Radialventilatoren (die Luft radial nach außen ausstoßen) saugt der Querstromventilator Luft von einer Seite des Laufrads an und stößt sie von der gegenüberliegenden Seite - aus, alles innerhalb derselben Ebene und senkrecht zur Rotationsachse.
Von der Seite betrachtet ähnelt das Laufrad einem länglichen Hamsterrad oder einer manuellen Rasenmäherspule. Diese Geometrie ermöglicht es dem Lüfter, einen breiten, fetten und gleichmäßigen Luftstrom über die gesamte Länge seines Auslasses zu erzeugen - eine Eigenschaft, die kein anderer Lüftertyp in einem schlanken Formfaktor reproduzieren kann.
In der Praxis:Wenn Sie einen gleichmäßigen Luftstrom über eine lange, schmale Öffnung - wie die Lüftungsöffnung einer Split-{1}Klimaanlage, eine Luftschleiertür oder einen Flachheizkörper - schieben müssen, ist der Querstromventilator ideal geeignet, um diese Aufgabe leise und effizient zu erledigen.
AC-Querstromventilator
Kosten-stabile AC-Tangentialventilatoren für netzbetriebene-Geräte, Heizgeräte, Kühlanlagen und OEM-Systeme mit hohem-Volumen.
Der standardmäßige 230-V-/50-Hz-Betrieb sorgt für eine einfache elektrische Integration. Spaltpol- oder PSC-Motoroptionen unterstützen einen zuverlässigen Betrieb mit fester Drehzahl. Die Drehzahl kann durch reduzierte Spannung oder mehrere Wicklungsanzapfungen angepasst werden.
DC-Querstromventilator
Niederspannungs-Querstromventilatoren für präzise Steuerung, geringe Geräuschentwicklung und kompakte HVAC- oder Elektronikkühlsysteme.
12-V- und 24-V-DC-Versionen eignen sich für steuerungsgesteuerte OEM-Geräte. Bürstenlose Gleichstrommotoren nutzen die 3-Phasen-Antriebstechnologie für einen effizienten, leisen Betrieb. Die Geschwindigkeit kann über 0-10 V DC- oder PWM-Signale gesteuert werden.
EC-Querstromventilator
Hoch-effiziente EC-Tangentialgebläse für Geräte mit variabler-Geschwindigkeit, die dennoch eine direkte Wechselstrom-Netzeinspeisung benötigen.
Der 230-V-50/60-Hz-Eingang macht eine separate Gleichstromversorgung überflüssig. EC-Motoren kombinieren hohe Effizienz mit präziser Drehzahlregelung. Die Steuerung kann über 0-10-V-Gleichstrom- oder PWM-Signale erfolgen.
AUSWAHL NACH MOTOR UND STEUERMETHODE,
NICHT NUR DURCH DIE FORM
Durch das Zusammenfassen von AC-, DC- und EC-Optionen auf derselben Seite wird das Hin- und Her-und-reduziert und aus vagen Preisanfragen werden technische Anfragen: Spannung, Luftstrom, Steuerungsmethode und Anwendungsbeschränkungen.
Kosten-stabil für Geräte mit hohem-Volumen
Typische Versorgungen umfassen 230 V/50 Hz und 120 V/60 Hz. AC-Querstromventilatoren eignen sich für gewerbliche Küchengeräte, Ofenkühlung und netzbetriebene Produkte. Die grundsätzliche Drehzahlanpassung kann über Wicklungsanzapfungen oder Spannungsregelung erfolgen.
Nieder-Spannungsregelung mit präziser Geschwindigkeitsanpassung
Typische Versorgungen umfassen 12 V und 24 V Gleichstrom. Gleichstrom- und BLDC-Querstromventilatoren eignen sich für HLK-Steuerungen, BMS-Schnittstellen, Schränke, Wärmebelastungstests für Rechenzentren und Geräte mit strengen Geräuschvorgaben.
Hohe Effizienz und Kontrolle auf Systemebene
EC-Tangentialgebläse eignen sich für energiesparende-Anwendungen mit variabler-Geschwindigkeit und höherem-Gegendruck-. Zu den Optionen können 0–10 V, PWM, Drehzahlausgang oder eine integrierte Steuerung gehören, um das Gesamtsystem zu vereinfachen.
Querstromventilatoren besetzen eine einzigartige und weitgehend unersetzliche Nische: gleichmäßiger, laminarer, großflächiger Luftstrom aus einem dünnen, länglichen Paket. Nutzen Sie diese Entscheidungsmatrix, um Ihre Wahl schnell zu bestätigen:
AUSWAHLDATEN, DIE VOR DER ANGEBOTSERSTELLUNG ZU ERHEBEN SIND
Eine Checkliste lässt sich besser konvertieren als ein generischer Kontakt-Button. Es zeigt Ingenieuren, dass Sie ihre Einschränkungen verstehen, und hilft ihnen, nützliche Daten in einem Durchgang bereitzustellen.
Luftstromziel
Erforderlicher Luftstrom, zulässiger statischer Druck, Luftwurfweite, Abdeckungsbreite und ob der Ventilator über einen Wärmetauscher oder ein Heizelement bläst.
Mechanischer Umschlag
Laufraddurchmesser, Gesamtlänge des Ventilators, Auslasslänge. Höhenbegrenzung, Befestigungslöcher, Fingerschutz, Halterungen und 90-Grad-/180-Grad-Luftstromgehäusewinkel.
Elektrischer Eingang
230 V/50 Hz, 120 V/60 Hz, 12 V DC, 24 V DC, 230 V EC, 400 V oder kundenspezifische Spannungsanforderungen.
Kontrollmethode
Feste Drehzahl, Wicklungsanzapfungen, Spannungsregelung, 0-10 V, PWM, Drehzahlausgang, Thermostat oder sensorbasierte Systemsteuerung.
Betriebsumgebung
Normale Temperatur, hohe Temperatur, Feuchtigkeit, Fett, Kühlung, mobile Vibration, Hitze-Lastregale, Transformatorräume und ähnliche Einschränkungen.
Anforderungen an die Zuverlässigkeit
Lagertyp, angestrebte Lebensdauer, Lärmgrenzwert, Zertifizierungsanforderungen, Stichprobentests, beschleunigte Lebensdauertests und Produktionskonsistenz.
Technische Dokumente
Datenblätter, 2D-Zeichnungen. 3D CAD. Schaltpläne, Installationshinweise, Musterprüfberichte, Zertifikate und Konformitätserklärungen.
QUERSTRÖMUNGSVENTILATORMODELLE UND SPEZIFIKATIONEN
Durchsuchen Sie das Blauberg-Crossfow-Lüftersortiment nach Motortyp, Spannung, Luftstrom, Druck, Geräuschpegel usw
Einbaumaße.
Übersicht über Querstromventilatoren
Querstromventilatoren verwenden ein zylindrisches Laufrad mit mehreren -Blättern, um einen breiten, gleichmäßigen Luftschleier bei relativ niedrigem statischen Druck zu erzeugen. Die flache Struktur eignet sich für kompakte HLK-Anlagen, Geräte, Luftschleier, Elektronikkühlung und andere enge Installationsräume.
Schlüsselbereich
- maximaler Luftstrom bis zu 4.200 m³/h,
- maximale Leistungsaufnahme bis zu 330 W,
- geräuscharme-Optionen bis zu 10 dB(A).
EIGENSCHAFTEN
- Kompaktes Design:Die kompakte Struktur unterstützt begrenzte Installationsräume.
- Hohe Flexibilität:Laufradgrößen und Motorspezifikationen können für verschiedene Anwendungen ausgewählt werden.
- Hochpräzise Luftführung:Einzigartige Auslassstruktur sorgt für gezielte Luftführung.
- Reibungsloser Betrieb und geringe Geräuschentwicklung:Das Mehrblatt-Laufrad und die präzise Gehäuseführung sorgen für einen leisen Betrieb.
- Hoher Luftstrom:Luft wird bei relativ niedrigem statischen Druck gleichmäßig an einen weiten Auslassbereich abgegeben.
- Energieeffizienter-Verbrauch:EC-Motoroptionen reduzieren den Stromverbrauch und die Betriebskosten.
VORTEILE DES EC-MOTORS
- Effiziente Leistung bei jeder Lüfterdrehzahl, auch bei sehr niedriger Drehzahl.
- Geringe Wärmeabgabe und kompakte Abmessungen des Außenläufermotors.
- Die maximale Lüftergeschwindigkeit hängt nicht von der Netzfrequenz ab.
- Geeignet für den Anschluss an 50-Hz- und 60-Hz-Stromnetze.
- Der Energiebedarf ist etwa ein Drittel geringer als bei Standardmotoren.
- Unterstützt PC-Parametereinstellung, Datenaustausch und zentrale Lüftersteuerung.

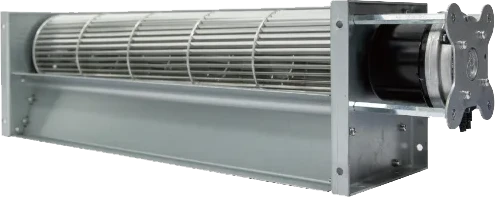

EC-QUERSTRÖMUNGSVENTILATOR
Wir präsentieren Kerndaten, darunter EC-Querstromventilatormodelle, Spannung, Luftstrom und statischen Druck, zusammen mit P-Q-Kurven, um Ihre Lüftungsanforderungen genau zu erfüllen. Nehmen Sie gerne Kontakt zu uns auf.
TECHNISCHE DATEN
| TEIL NR. | StromspannungV | FrequenzHz | AktuellA | LeistungW | GeschwindigkeitU/min | Luftstromm³/h | LuftdruckPa | LärmdB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
LUFTLEISTUNG
DC-QUERSTRÖMUNGSLÜFTER
Wir präsentieren Kerndaten, darunter DC-Querstromventilatormodelle, Spannung, Luftstrom und statischen Druck, zusammen mit P-Q-Kurven, um Ihre Lüftungsanforderungen genau zu erfüllen. Nehmen Sie gerne Kontakt zu uns auf.
TECHNISCHE DATEN
| TEIL NR. | StromspannungV | FrequenzHz | AktuellA | LeistungW | GeschwindigkeitU/min | Luftstromm³/h | LuftdruckPa | LärmdB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |
LUFTLEISTUNG

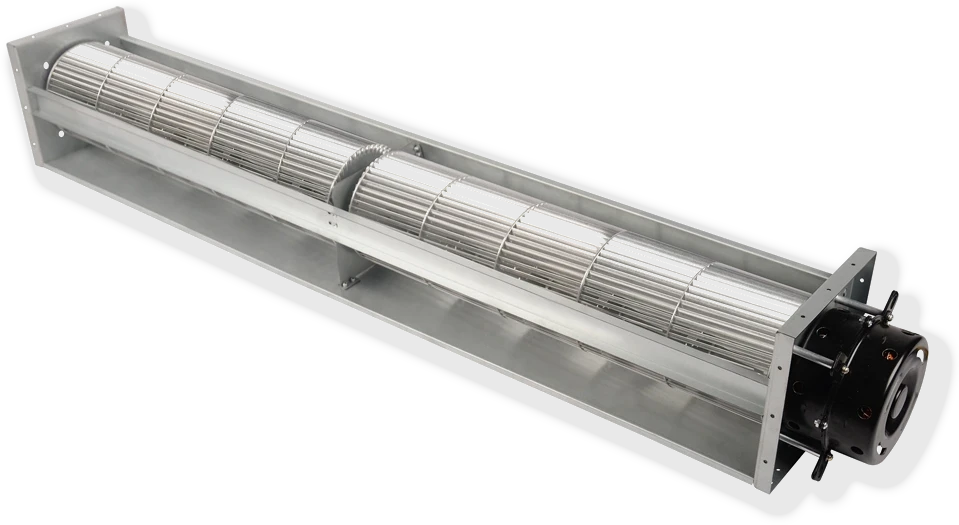

AC-QUERSTRÖMUNGSLÜFTER
Wir präsentieren Kerndaten, darunter AC-Querstromventilatormodelle, Spannung, Luftstrom und statischen Druck, zusammen mit P-Q-Kurven, um Ihre Lüftungsanforderungen genau zu erfüllen. Nehmen Sie gerne Kontakt zu uns auf.
TECHNISCHE DATEN
| TEIL NR. | StromspannungV | FrequenzHz | AktuellA | LeistungW | GeschwindigkeitU/min | Luftstromm³/h | LuftdruckPa | LärmdB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |

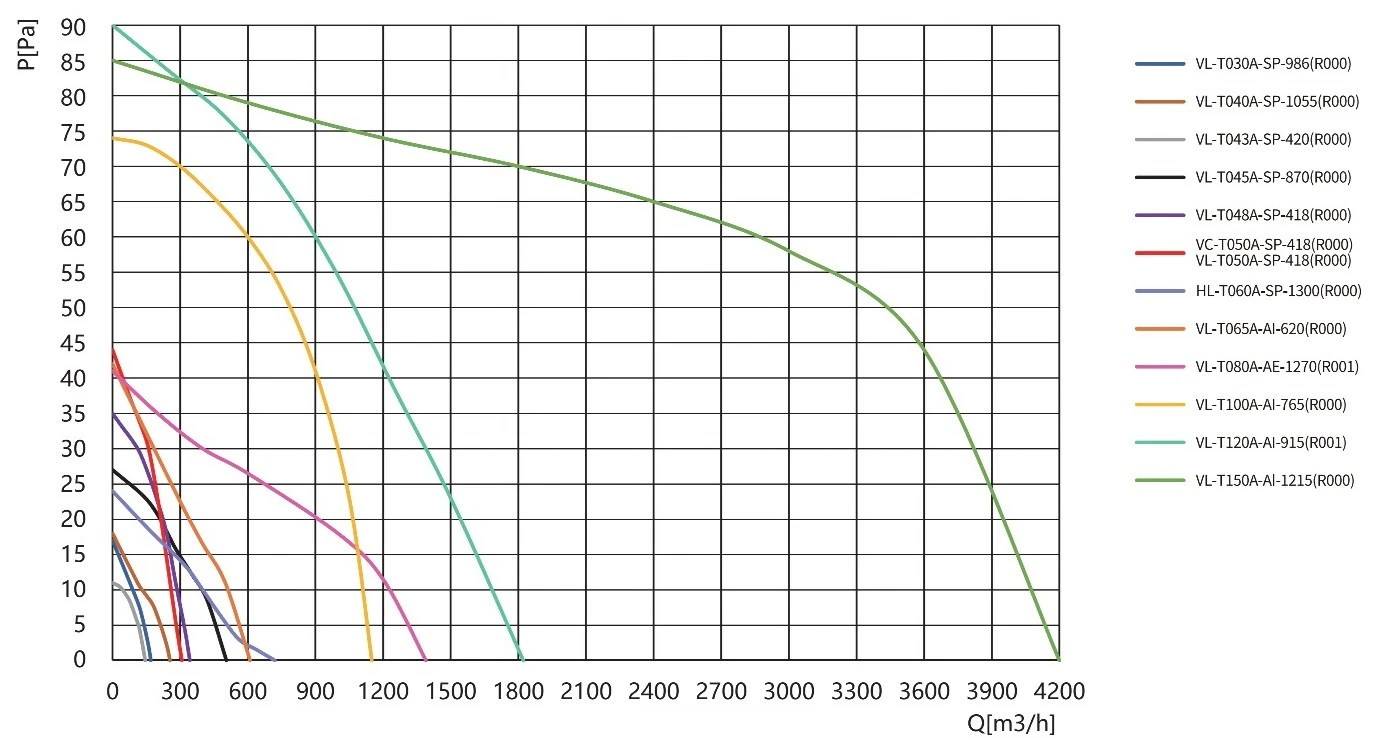

LUFTLEISTUNG
ENGINEERING-ZUSAMMENARBEIT VON
ANFORDERUNG AN DIE PRODUKTION
Bei Cross-Flow-Lüfterprojekten handelt es sich nicht nur um den einfachen Kauf eines Ventilators. Der richtige Lieferant sollte die Geräteintegration vom ersten Anforderungsschreiben über Dokumente, Mustertests, Pilotvalidierung bis hin zur stabilen Massenproduktion unterstützen.
Anforderungsprofil
Bestätigen Sie Anwendung, Luftstrom, statischen Druck, Lärmziel, Abmessungen, Spannung, Temperatur und Jahresbedarf.
Angebot & Unterlagen
Stellen Sie empfohlenes Modell, Datenblatt, 2D-/3D-Dateien, Montagehinweise und eine elektrische Lösung bereit.
Probentest
Der Kunde testet Luftstrom, Geräuschentwicklung, Temperaturanstieg, Steuerlogik und Montageraum in der realen Anlage.
Pilotvalidierung
Validieren Sie Stücklisten, Steckverbinder, Halterungen, Verpackung, Lebensdauer und Konsistenz in einer kleinen Produktionscharge.
Massenproduktion
Lieferung gemäß Prognose und Auftragsrhythmus bei gleichzeitiger kontinuierlicher Verbesserung von Kosten, Lärm und Energieleistung.
-
![Blauberg 40-mm-AC-Querstromventilatoren für Klimaanlagen]()
Blauberg 40-mm-AC-Querstromventilatoren für KlimaanlagenZertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![Blauberg 60 mm AC Tangentialventilator, hocheffizientes 115-V-Querstromgebläse für elektrische Heizung und Vitrine]()
Blauberg 60 mm AC Tangentialventilator, hocheffizientes 1...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![80-mm-Wechselstrom-Tangentialventilator, 230 V, 70 W, hocheffizientes Gebläse für HVAC-Systeme, Kühlschränke, Luftschleier]()
80-mm-Wechselstrom-Tangentialventilator, 230 V, 70 W, hoc...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![80 mm AC-Querstromventilator, 230 V, HVAC-Gebläse, hoher statischer Druck für Luftschleier und Kühlgeräte]()
80 mm AC-Querstromventilator, 230 V, HVAC-Gebläse, hoher ...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![Kompakter 80-mm-EC-Tangential-Querstrom-Gebläse für die Kühlung medizinischer Geräte]()
Kompakter 80-mm-EC-Tangential-Querstrom-Gebläse für die K...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![48-mm-Wechselstrom-Querstromventilator, 220-V-Tangentialgebläse mit Aluminiumrad]()
48-mm-Wechselstrom-Querstromventilator, 220-V-Tangentialg...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![EC 100 mm energieeffizienter Cross-Flow-Lüfter für die Kühlung von Klimaanlagen]()
EC 100 mm energieeffizienter Cross-Flow-Lüfter für die Kü...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
-
![Geräuscharmer 60-mm-Wechselstrom-Tangentialgebläse für HLK- und Elektronikkühlung]()
Geräuscharmer 60-mm-Wechselstrom-Tangentialgebläse für HL...Zertifikat: UL, CE, ROHS, CCC, ISO;. Lieferfähigkeit: 400.000 Stück pro Jahr;. MOQ: 1~100 Stück basierend auf dem EXW-Preis; 100 Stück oben basierend auf dem FOB-Preis.. HS-Code:8414593000
KERNDIENSTLEISTUNGEN EINES CROSS-FLOW-VENTILATORS
HERSTELLER
Wir helfen Geräteherstellern dabei, Anforderungen an Luftstrom, Platz, Geräusch, Spannung und Zuverlässigkeit in Ventilatorlösungen umzusetzen, die für die Bemusterung, Genehmigung und Wiederholungsproduktion bereit sind.
Technische Auswahl und Anpassung
- Überprüfen Sie den Zielluftstrom, den statischen Druck, den Installationsraum, den Einlass- und Auslasspfad, die Geräuschgrenze, die Temperatur, die Spannung und die Steuerungsmethode.
- Empfehlen Sie AC-, DC- oder EC-Motoroptionen, Laufraddurchmesser und -länge, Drehzahlregelung, Montagerichtung, Schutzvorrichtungen, Halterungen und Anschlüsse.
- Stellen Sie Datenblätter, 2D-Zeichnungen, 3D-CAD, Schaltpläne und Beispielspezifikationen zur Unterstützung des Kundendesigns bereit.-
- Unterstützt benutzerdefinierte Längen, Hochtemperaturbetrieb, Feuchtigkeitsbeständigkeit, geräuscharme Abstimmung, langlebiges Design und anwendungsspezifische Konfigurationen.
Probenahme, Validierung und stabile Versorgung
- Erstellen Sie vor der endgültigen Genehmigung Muster für Passprüfungen, Luftstrom- und Geräuschtests, thermische Tests und Pilotproduktionen.
- Unterstützen Sie Leistungsprüfungen, Zuverlässigkeitsvalidierung, eingehende Inspektionsdokumente und Compliance-Nachweise, sofern erforderlich.
- Verwalten Sie Werkzeuge, Stücklisten, Motor- und Laufradkonsistenz, Verpackung, Etikettierung und Rückverfolgbarkeit der Produktion, um Chargenschwankungen zu reduzieren.
- Bereitstellung von Pilot--Auftrags- bis hin zur Massenproduktionsplanung, Ersatzunterstützung und langfristiger{2}Bereitstellung für OEM-Ausrüstungsprogramme.
WIE FUNKTIONIERT EIN CROSS-FLOW-VENTILATOR?
Das charakteristische Merkmal eines Querstromventilators besteht darin, dass die Luft zweimal durch das Laufrad strömt, einmal durch die offene Seite des Rotors und dann wieder, wenn sie durch die gegenüberliegende Seite in die Auslassspirale (Spirale) austritt.
Hier ist der vollständige Luftstromweg:
Lufteinlass
Umgebungsluft wird durch das Einlassgitter über die gesamte Länge des zylindrischen Laufrads angesaugt -die gesamte Rotorlänge wird zum aktiven Lufteinlass.
Erster Blade-Pass
Die rotierenden, nach vorne-gekrümmten Rotorblätter beschleunigen die Luft radial nach innen, während sie quer durch den Rotor strömt, wodurch sie an Geschwindigkeit und Impuls gewinnt.
Wirbelkernbildung
In der Nähe der Spiralzunge bildet sich ein stabilisierender exzentrischer Wirbel, der das Strömungsmuster verankert und einen konstanten statischen Druck über die gesamte Auslassbreite aufrechterhält.
Zweiter Klingendurchgang
Luft strömt ein zweites Mal durch das Laufrad und nimmt zusätzliche Geschwindigkeit auf, bevor sie zur Auslassspirale geleitet wird.
Laminare Entladung
Die Luft tritt durch das Auslassgitter als breites, glattes, laminares Blatt (mit geringer -Turbulenz) - gleichmäßig über die gesamte Länge des Laufrads aus.
- → Gleichmäßigerer Wärmeaustausch:Ein gleichmäßiger Luftstrom verhindert heiße/kalte Stellen an den Verdampferschlangen und Heizelementen der HVAC-Anlage.
- → Geringerer aerodynamischer Lärm:Glatte, parallele Luftschichten erzeugen deutlich weniger Turbulenzgeräusche als rotierende axiale Entladung.
- → Vorhersehbare Luftschleierleistung:kontinuierliche, ununterbrochene Luftschicht an den Türen mit gleichmäßiger Geschwindigkeit von Kante zu Kante.
Motor- und Lagerkonfiguration
Der Antriebsmotor ist normalerweise an einem Ende der Trommelwelle außerhalb des Luftstroms montiert und über eine präzisionsgefertigte -Welle verbunden. Diese externe Motorplatzierung verringert die thermische Belastung der Motorwicklungen, vereinfacht die Wartungsfreundlichkeit und verhindert, dass Motorwärme den Luftstrom verunreinigt.
Gleitlager
geringere Kosten; Geeignet für die horizontale Montage in Anwendungen mit geringer Beanspruchung-
Kugellager
bewertet mit 40.000-50,000+ Stunden; Geeignet für jede Einbaulage und Dauerbetriebszyklen
WICHTIGSTE SPEZIFIKATIONEN UND PARAMETER
Die folgende Tabelle definiert den Leistungsbereich für die drei Hauptgrößenkategorien. Fordern Sie vom Hersteller immer Testdaten für Ihren tatsächlichen Betriebspunkt (Luftstrom + statischer Druck) an, nicht nur für die Maximalwerte der freien -Luft.
| PARAMETER | KleinKleiner oder gleich 80 mm | Medium80-120 mm | Groß >120 mm |
|---|---|---|---|
| Spannung (DC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Spannung (AC) | 110V/220V | 110V/220V | 110V/220V |
| MaxAirflow | 10–40 CFM | 40–120 CFM | 120-200+CFM |
| Geräuschpegel | 25-35 dB
|
30–42 dB
|
35–50 dB
|
| Statischer Druck | 0,05-0,15 in H₂O | 0,10–0,25 Zoll H₂O | 0,15-0,35 in H₂O |
| Lebensdauer (Kugellager) | 40.000–50.000 Stunden | 40.000–50.000 Stunden | 40.000–50.000 Stunden |
| Typische Anwendungen | Kleingeräte, Elektronik | HVAC, Luftreiniger | Kommerzielle HLK-Anlagen, Luftschleier |
Laufradlänge vs. Luftstrom
Eine der größten Designfreiheiten, die Querstromventilatoren bieten, ist die anpassbare Laufradlänge. Der Luftstrom skaliert ungefähr linear mit der Laufradlänge und ermöglicht so eine präzise Anpassung der Auslassbreite:
Benchmarks für die Geräuschleistung
| Geräuschpegel | UMWELTFREUNDLICHKEIT | TYPISCHER MOTORTYP |
|---|---|---|
| <30 dB | Premium-Klimaanlagen für Wohn- und Schlafräume-von medizinischer Qualität | EC/Bürstenloser Gleichstrom |
| 30-40 dB | Standard-HLK für Wohngebäude, Büros, Wohnbereiche | DC/AC-Kondensator |
| 40–50 dB | Gewerbe, Leichtindustrie, Lagerhallen | Wechselstrom/Schatten-Pol |
| >50 dB | Schwerindustrie (Geräuschisolierung erforderlich) | Dreiphasiger Wechselstrom |
Seitenverhältnis, Luftstrom und Dichteskalierung
Das Merkmal, das einen Tangentialgebläse auszeichnet, ist das große Seitenverhältnis zwischen Laufradlänge (L) und Außendurchmesser (D). Kleine Durchmesser von 25-150 mm gepaart mit linearen Längen von 76 mm bis über 1.200 mm – so kann der volumetrische Durchsatz durch die Verlängerung von L verdoppelt werden, ohne dass die Spitzengeschwindigkeit, der Durchmesser oder lokale Geräusche ansteigen.
Die Druckerzeugung bleibt niedrig-, typischerweise 12-100 Pa – und der statische Druck ist empfindlich gegenüber der Umgebungsdichte (obwohl die Dichte den Volumenstrom nicht ändert):
Kalibrierungsprotokoll.Die Benchmarks werden unter freier-Luft, horizontaler Welle, 20-25 Grad, Referenzdichte ρ= 1.2 kg/m³, nach einer 5-minütigen Aufwärmphase validiert.
TOP-ANWENDUNGEN VON CROSS-FLOW-LÜFTER
Die einzigartige Kombination aus gleichmäßigem Luftstrom, dünnem Profil und skalierbarer Länge macht Querstromventilatoren zur Komponente der Wahl in zahlreichen Branchen mit hohem Volumen.
Heizkonvektoren, Wärmepumpenheizkörper und Bodenkonvektoren
Heizkonvektoren, Wärmepumpenheizkörper und Bodenkanalheizungssysteme verwenden schlanke Tangentialgebläse, um warme Luft gleichmäßig entlang von Fensterlinien und langen Bodenkanälen zu bewegen. Die lange Entladungsabdeckung passt zu Wärmetauschern, während die geräuscharme DC- oder EC-Geschwindigkeitsregelung den Komfort verbessert und in Raumthermostate oder BMS-Plattformen integriert werden kann.
Luftschleier
Luftschleier über Einzelhandelstüren erfordern ein langes, ununterbrochenes Luftblatt über die gesamte Türbreite. Ein einzelnes Querstrom-Lüfterrad, das über die gesamte Spannweite läuft, erzeugt die erforderliche kontinuierliche Barriere - mit konstanter Geschwindigkeit von Kante zu Kante bei typischen Auslassgeschwindigkeiten von 8–12 m/s.
Luftreiniger und Raumheizungen
Luftreiniger im Turm--Stil und Flächen-/Keramikheizgeräte verwenden Querstromventilatoren, um Luft aus einem schlanken Gehäuse durch Filter oder Heizelemente zu bewegen. Der dünne Querschnitt ermöglicht elegante Turmdesigns, die mit Radialventilatoren nicht möglich wären.

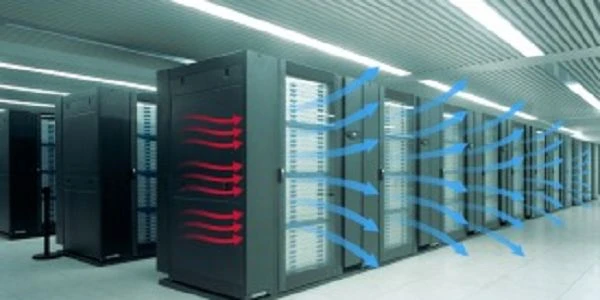

Elektronik, Rechenzentrum und Transformatorkühlung
Drucker, Fotokopierer, Telekommunikationsgehäuse, Rack-Geräte, Prüfstände für die Wärmebelastung von Rechenzentren und Trockentransformatoren profitieren von der breiten laminaren Entladung des Querstroms. Der Luftstrom verteilt sich über PCB-Oberflächen, Server-Emulator-Schächte und Transformatorspulen, um Hotspots zu verhindern und gleichzeitig individuelle Anforderungen an Spannung, Lüftergeschwindigkeit und Heizleistung zu unterstützen.
Kühlung, Lebensmittelausrüstung und Ofensteuerungskühlung
Gewerbliche Kühlschränke, Großküchen, Lebensmittelgeräte, Haushaltsofensteuerungen und Verpackungsgeräte sind auf Querstromventilatoren angewiesen, um die Luft gleichmäßig durch kompakte Kanäle zu zirkulieren. Die Designs können an hohe Temperaturen, Feuchtigkeit, Fett, Heizelemente, Schutzvorrichtungen, spezielle Anschlüsse und lokale Kühlung in kontinuierlichen Produktionssystemen angepasst werden.
Medizinische Geräte und Laser
Beatmungsgeräte, Patientenwärmer und diagnostische Bildgebungsgeräte erfordern einen nahezu geräuschlosen, präzise kontrollierten und kontaminationsfreien Luftstrom. Querstromventilatoren werden auch in Excimer-Lasern (Halbleiter-Photolithographie) eingesetzt, wo hohe Gaszirkulationsraten mit präziser Gleichmäßigkeit für die Stabilität der Laserleistung von entscheidender Bedeutung sind.
QUERSTROMVENTILATOR VS. AXIAL VS. ZENTRIFUGAL
Für die korrekte Anwendung ist es wichtig zu verstehen, wie Querstromventilatoren im Vergleich zu den anderen wichtigen Ventilatortypen abschneiden
Auswahl. Jeder Typ zeichnet sich durch ein bestimmtes Betriebsregime aus.
Querstromventilator
- LuftstromrichtungQuer/senkrecht
- StrömungsmusterEinheitliches laminares Blatt
- DruckbereichNiedrig-Mittel
- GeräuschpegelNiedrig
- FormfaktorDünn, länglich
- GeschwindigkeitskontrolleAusgezeichnet (PWM/0-10V)
- Beste VerwendungGleichmäßiger, großflächiger Luftstrom
Axialventilator
- LuftstromrichtungParallel zur Achse
- StrömungsmusterRotierend/turbulent
- DruckbereichNiedrig
- GeräuschpegelMedium
- FormfaktorKompakt, rund
- GeschwindigkeitskontrolleGut
- Beste VerwendungGroßes Volumen, offener Raum

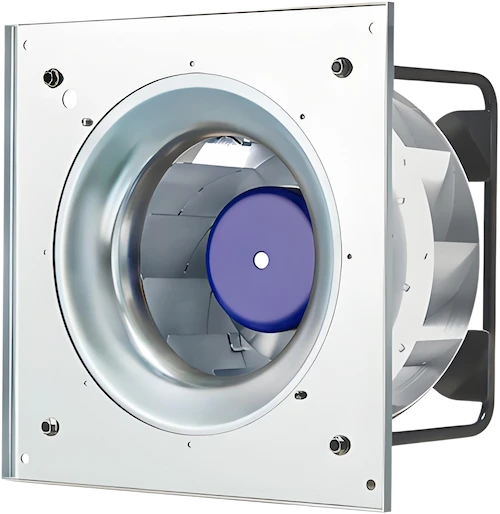

Radialventilator
- LuftstromrichtungRadial nach außen (90 %)
- StrömungsmusterHochgeschwindigkeitsstrahl
- DruckbereichMittel-Hoch
- GeräuschpegelMittel-Hoch
- FormfaktorSperriges, rundes Gehäuse
- GeschwindigkeitskontrolleGut
- Beste VerwendungHochdruck-Kanalsysteme
AC VS. DC VS. EC-QUERSTRÖMUNGSVENTILATOR
Der Motortyp ist die ausschlaggebendste Spezifikationsentscheidung für Energieeffizienz, Geräuschverhalten,
und Lebensdauer. Hier ein direkter Vergleich.
AC-Querstromventilator
- Einfache Schaltung, kein Controller erforderlich
- Niedrigste Stückkosten
- Direkter Netzbetrieb (110V-240V).
- Feste Geschwindigkeit (eingeschränkte Kontrolle)
- Höheres Geräusch bei voller Geschwindigkeit
- Geringe Teillasteffizienz
DC-Querstromventilator
- Vollständige PWM/0-10V-Geschwindigkeitssteuerung
- Geräuscharm bei allen Geschwindigkeiten
- 12V/24V/48V DC kompatibel
- Batterie- und EV-kompatibel
- Erfordert eine Gleichstromversorgung
- Höhere Stückkosten im Vergleich zu AC
EC-Querstromventilator
- AC-Netzeingang, DC-Motoreffizienz
- Voll variable Geschwindigkeit (0-100 %)
- BACnet/Modbus/0-10V-kompatibel
- ErP-/EnergyStar-konform
- Längste Lebensdauer (50,000+ Stunden)
- Höchste Stückkosten
Wire-zu-Lufteffizienz und -standards
Da die Luft die nach vorne gekrümmte Schaufelreihe zweimal durchquert, verdoppeln sich die internen Verluste zwangsläufig und der exzentrische Wirbel entzieht kontinuierlich kinetische Energie. Der Gesamtwirkungsgrad -zu-ist das Produkt von drei Teilwirkungsgraden:
Ältere Wechselstrom-Schattenpolantriebe erreichten einen Gesamtwirkungsgrad von 12{2}}25 %; Moderne EC-Außenläufermotoren heben ihn auf 45–55 % mit einer flachen, vorhersehbaren Leistungskurve, die am Knie der statischen Druckkurve ihren Höhepunkt erreicht.
Einhaltung gesetzlicher Vorschriften
Lebenszykluskosten und ROI des EC-Upgrades
Bei der B2B-Beschaffung sollten die Gesamtbetriebskosten Vorrang vor den Kapitalkosten haben. Ein Induktionsventilator niedriger Stufe-ist günstiger in der Anschaffung, aber teurer im Betrieb; Die EC-Upgrade-ROI-Modelle direkt:
läuft
= länger
Lagerleben
So wählen Sie den richtigen Querstromventilator aus
Befolgen Sie diesen systematischen 7-Schritte-Prozess, um den richtigen Querstromventilator für Ihre Anwendung zu bestimmen. Arbeiten
Durch jeden Schritt nacheinander - ist das Überspringen von Schritten die Hauptursache für Probleme mit der Feldleistung.
Definieren Sie Ihre Anwendungsanforderungen
Identifizieren Sie den Kernanwendungsfall: HVAC, Luftschleier, Elektronikkühlung, Haushaltsgeräte oder Industrieprozesse. Für jede Kategorie gelten Luftstrom- und Geräuschstandards, die den Spezifikationsbereich sofort einschränken.
Messen Sie den verfügbaren Platz
Notieren Sie die maximale Länge, Breite (Tiefe) und Höhe des Installationsraums. Die Länge des Querstromlaufrads kann normalerweise individuell angepasst werden. Übliche Laufraddurchmesser reichen von 50 mm bis 140 mm für Gleichstrom und bis zu 150 mm+ für Wechselstrom.
Berechnen Sie den erforderlichen Luftstrom
Verwenden Sie die thermische Belastung des Systems, um den minimal erforderlichen CFM zu berechnen. Für Kühlanwendungen:
Fügen Sie vor der Auswahl eine Sicherheitsmarge von 20 % hinzu. Wählen Sie Lüfter so aus, dass sie für optimale Zuverlässigkeit und Geräuschentwicklung mit weniger als oder gleich 80 % des maximalen Nennluftstroms betrieben werden.
Bewerten Sie den statischen Druck des Systems
Schätzen Sie den Druckabfall über alle nachgeschalteten Komponenten (Filter, Gitter, Wärmetauscher, Kanäle). Querstromventilatoren sind für niedrigen bis mittleren statischen Druck optimiert (normalerweise bis zu 0,3–0,4 Zoll H).
Wählen Sie Motortyp
- Wechselstrom:Die Kosten sind der Haupttreiber, eine variable Geschwindigkeit ist nicht erforderlich
- Gleichstrom 12 V/24 V:Batterie-/tragbare Systeme, Verbrauchergeräte, geräuschempfindlich-
- DC 24V/48V:Belüftung der Kabine von Elektrofahrzeugen, industrielle Gleichstrombusse
- EC:kommerzielle HLK-Anlagen, grün-zertifizierte Projekte, kontinuierlicher Hochleistungsbetrieb
Geben Sie den Lärmgrenzwert an
Stellen Sie den maximal akzeptablen Schalldruckpegel in 1 Meter Entfernung ein. Fordern Sie vom Hersteller Geräuschdaten an Ihrem tatsächlichen Betriebspunkt an, nicht nur bei maximaler Luft-:
- Wohnen/medizinisch:Kleiner oder gleich 35 dB(A)
- Büro/Gewerbe:Kleiner oder gleich 40 dB(A)
- Leichtindustrie:Kleiner oder gleich 50 dB(A)
Bestätigen Sie die Umwelt- und Zertifizierungsanforderungen
- IP-Schutzart:IP44 (spritzwassergeschützt) oder IP54 (Staub + Spritzwasser) für feuchte/staubige Umgebungen
- Temperatur:Standard Kleiner oder gleich +70 Grad; Hochtemperaturversionen auf +105 Grad oder mehr
- Zertifizierungen:CE, UL, RoHS, REACH gemäß den Zielmarktbestimmungen
- Lager:Für nicht-horizontale Montage oder längere Betriebszyklen sind Kugellager erforderlich
INSTALLATION, INTEGRATION & TRENDS
Wellenausrichtung und Lager
Ideal ist die horizontale Montage auf einer stabilen Grundplatte; Vertikale Ausrichtungen erfordern doppelt-gedichtete Kugellager (keine Gleitlager), um den Axialschub zu übertragen.
VERHINDERN SIE EINE WELLENABWEICHUNG
Lange Laufräder können bei Vibration oder thermischer Verschiebung durchhängen. - Fügen Sie zwischen Gehäuse und Chassis elastische Isolationshalterungen hinzu.
FREIHEITSZONEN
Halten Sie am Einlass und am Auslass eine freie Grenze von mindestens dem 1,5-fachen des äußeren Laufraddurchmessers ein; Die Einschränkung stört den Wirbel, erhöht den Lärm und verringert den Druck.
Installation und Wartung
- Flaches Design unterstützt die Installation in engen Räumen.
- Auslasswinkel wie 45 Grad, 90 Grad und 180 Grad können an unterschiedliche Installationsräume angepasst werden.
- Für unterschiedliche Luftstromanforderungen kann zwischen horizontaler und vertikaler Installation gewählt werden.
- Der modulare Aufbau kann eng mit anderen Komponenten integriert werden.
- Das Laufrad und das Gehäuse können bequem gereinigt werden, um die Staubansammlung zu reduzieren.
- Außenläufermotoren oder geteilte Bauformen erleichtern Wartung und Austausch.
Typische Branchen
- Haushaltsgeräte:Innenklimageräte, Luftreiniger, Luftentfeuchter, Heizgeräte.
- Kommerzielle Nutzung:Luftschleier, Kühlschränke, Fußbodenheizungssysteme, Aufzugslüftungssysteme.
- Industrielle Verwendungen:Kühlung elektronischer Geräte, Druckindustrie, Textilindustrie, industrielle Staubentfernungs- und Reinigungsgeräte.
- Transport:Kfz-Klimaanlagen und Schienenverkehr.
Technologietrends
Der durch CFD-abgestimmte asymmetrische Blattabstand verteilt das Blatt-durchgangsgeräusch in ein breites weißes-Rauschspektrum, während EC-Steuerplatinen Mikro-sensoren für vorausschauende Wartung über Modbus RTU einbetten. Verschärfung der Indizes- EU Ecodesign sub-125 W und California Title 24- streichen Induktionsmodelle mit fester Drehzahl zugunsten bürstenloser Konfigurationen mit variabler Drehzahl.
Häufig gestellte Fragen zu Querstromventilatoren
für Käufer und OEMs
Wozu dient ein Querstromventilator?
Was ist der Unterschied zwischen einem Querstromventilator und einem Axialventilator?
Wie lange hält ein Querstromventilator?
Können Querstromventilatoren mit PWM-Geschwindigkeitsregelung verwendet werden?
Mit welcher Spannung arbeiten Querstromventilatoren?
Was ist der Unterschied zwischen einem Querstromventilator und einem Querstromgebläse?
Sind Querstromventilatoren energieeffizient?
Suzhou Blauberg Motoren Technology Co., Ltd. ist einer der professionellsten Hersteller und Zulieferer von Querstromventilatoren in China und zeichnet sich durch hochwertige Produkte und guten Service aus. Seien Sie versichert, dass Sie in unserer Fabrik maßgeschneiderte Querstromventilatoren in großen Mengen kaufen können. Gerne können Sie uns für ein Angebot kontaktieren.
