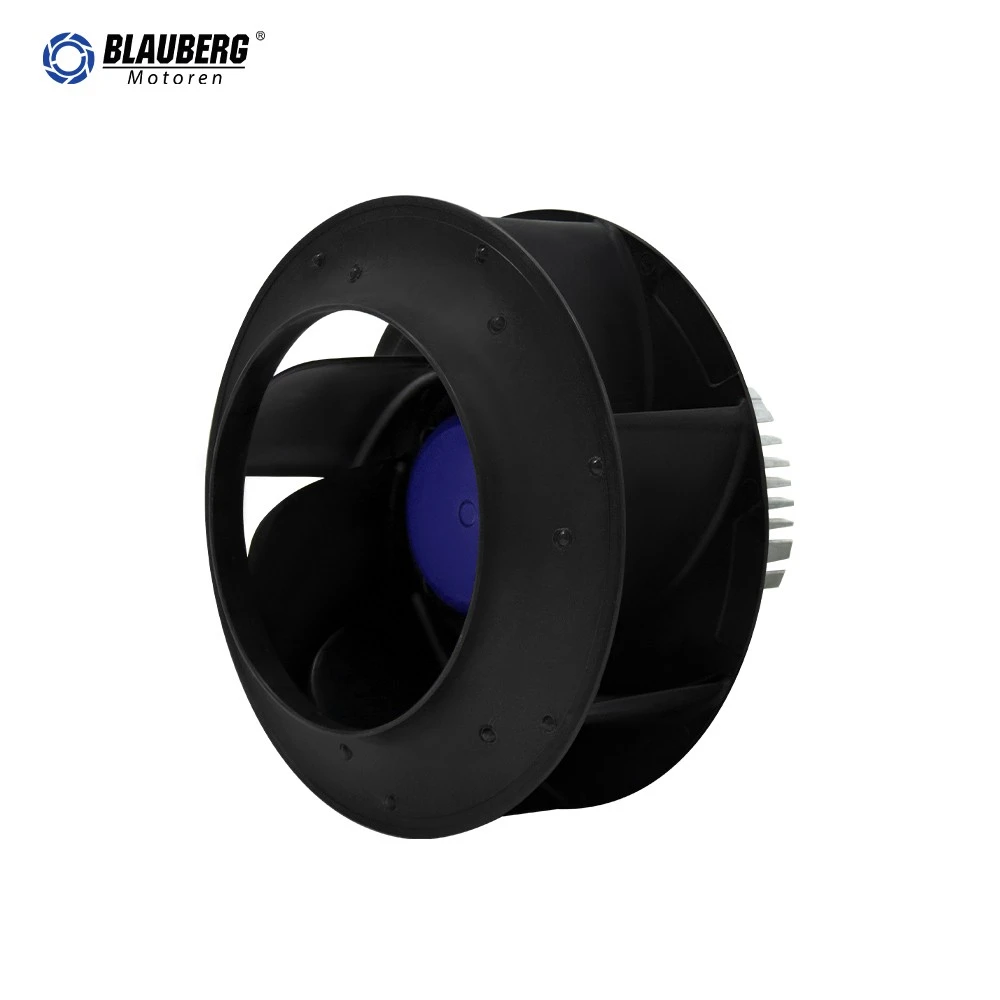

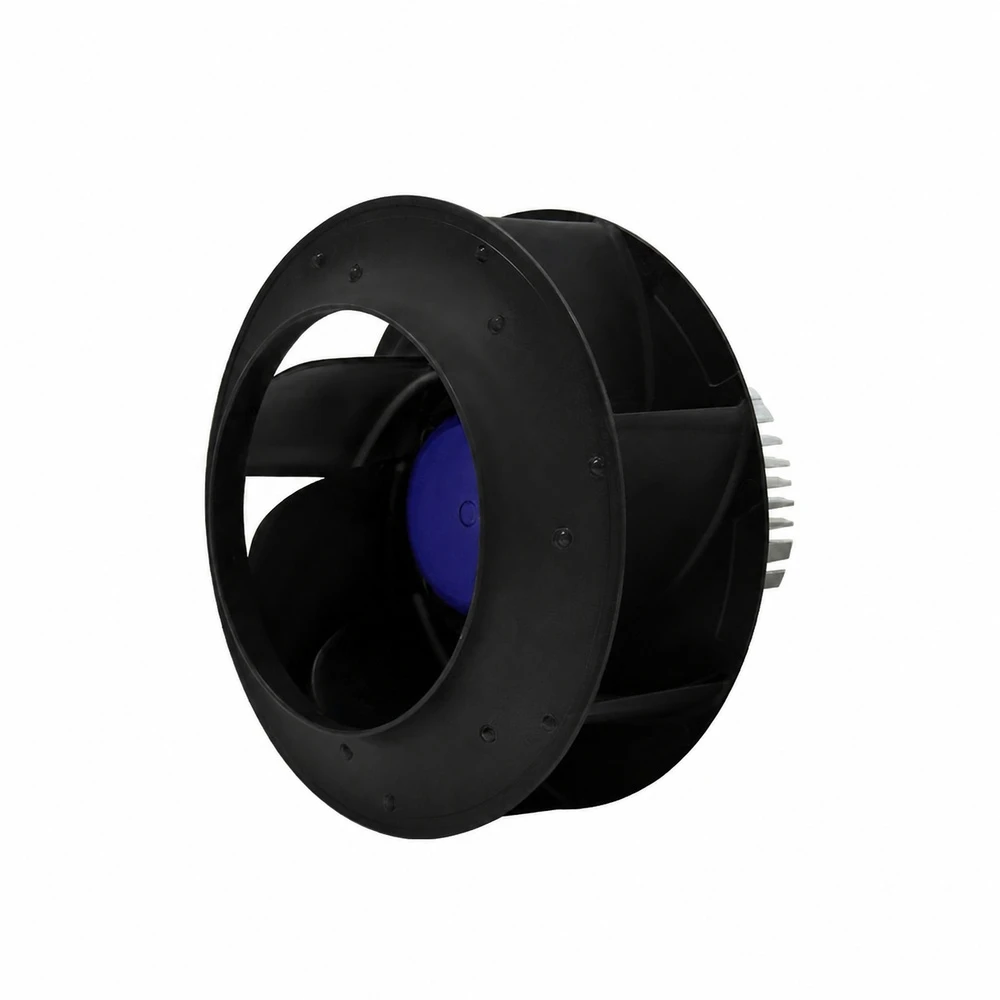

Der Blauberg BL-B355B-EC-05 ist ein rückwärtsgekrümmter 355-mm-EC-Radialventilator, der für eine effiziente, zuverlässige und präzise steuerbare Luftbewegung in gewerblichen und industriellen Lüftungssystemen entwickelt wurde.
Grundlegende Informationen
| Modell | BL-B355B-EC-05 | Produkttyp | Rückwärtsgekrümmter EC-Radialventilator |
| Phase | 1~ | Nennspannung | 230 VAC |
| Frequenz | 50/60 Hz | Nenngeschwindigkeit | 2200 U/min |
| Max. Eingangsleistung | 650 W | Max. Eingangsstrom | 3.05 A |
| Schallpegel | 83 dB(A) | Umgebungstemperatur | -25 °C bis +60 °C |
| Zertifizierung | CCC, CE, RoHS | Veröffentlichungsdatum | 5. Juli 2024 |
Technische Beschreibung
| Abmessungen | 372 x 372 x 260 mm | Motortyp | EC-Motor mit Außenläufer |
| Laufradmaterial | Plastik | Drehung | Im Uhrzeigersinn, auf den Rotor gesehen |
| Rotoroberfläche | Kunststoffspritzen | Schutzgrad | IP55 |
| Isolationsklasse | Klasse F | Betriebsart | S1 |
| Lager | Kugellager | Kabellänge | 500 +/-20 mm |
| Betriebsfeuchtigkeit | 5 %–90 % relative Luftfeuchtigkeit | Lagertemperatur | -40 bis +80 Grad C |
| Axiale Laufradabweichung | <= 1 mm | Radiale Laufradabweichung | <= 1 mm |
| Motorschutz | Blockierter-Rotor, thermischer, Unter-/Über-spannungs- und Überstromschutz; Sanftanlauf | ||
| Steuerfunktionen | 0-10 VDC/PWM-Geschwindigkeitsregelung, +10 VDC-Ausgang, FG-Geschwindigkeitsrückmeldung und RS485-Schnittstelle | ||
Produktanwendung
| 1 | Ladesäule | 9 | Projekt zur Gerätekühlung |
| 2 | Rauchabzugssystem für die Küche | 10 | Projekt einer Lüftungseinheit |
| 3 | FFU-Projekt | 11 | AHU-Projekt |
| 4 | Kühlung von Computerräumen | 12 | Luftreinigerprojekt |
| 5 | Klimaanlage im Schienenverkehr- | 13 | Wärmetauscherprojekt |
| 6 | Elektrogeräte | 14 | Telekommunikationscontainerprojekt |
| 7 | FanGrid-Projekt | 15 | Kühlprojekt für Rechenzentren |
| 8 | Projekt für Lüftungsgeräte | 16 | Industrielles Kühlsystem |

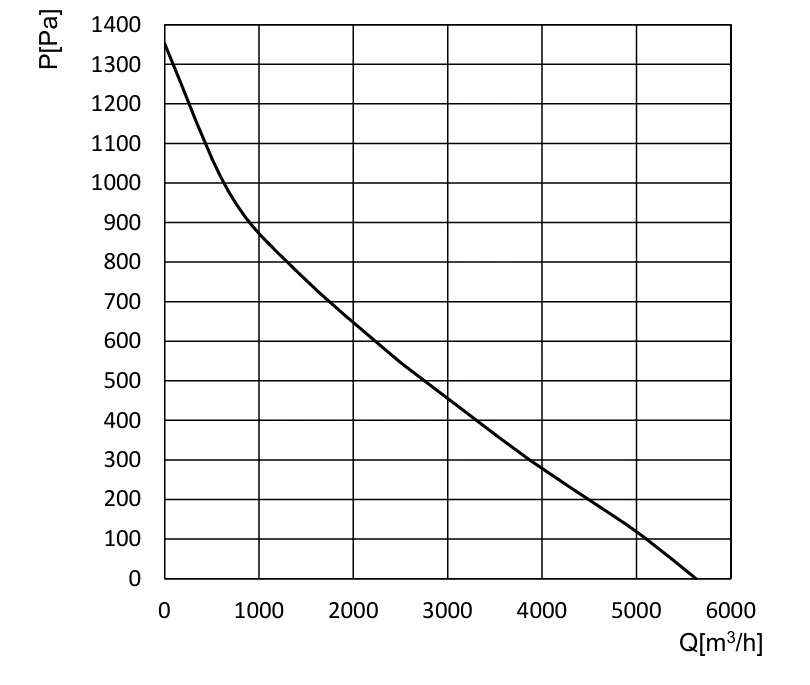

Luftleistung

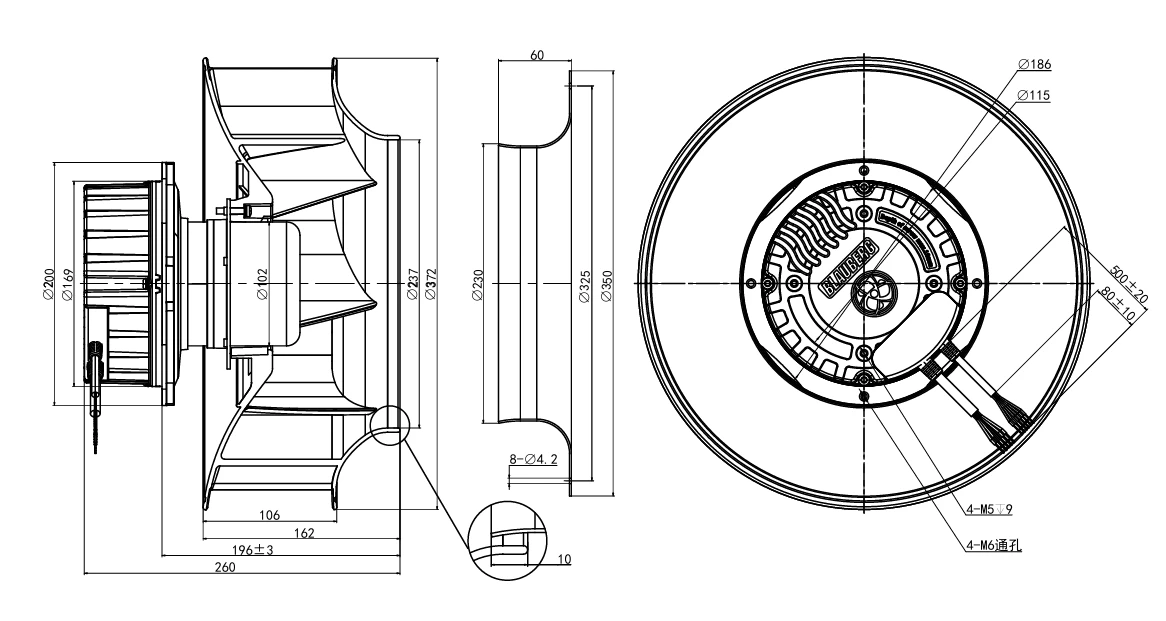

Gesamtabmessungen

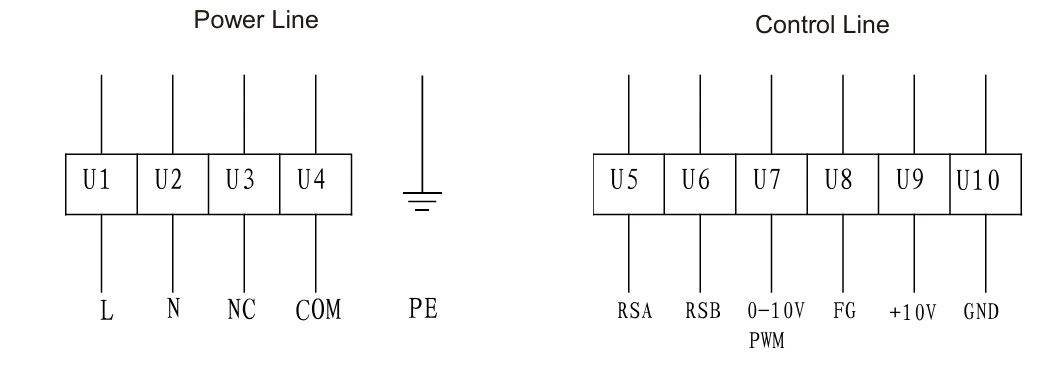

Elektrischer Anschluss
| Linie | Verbindung | Bezeichnung | Farbe | Funktion |
|---|---|---|---|---|
| Stromleitung | PE | PE | Grün / Gelb | Schutzerde |
| Stromleitung | U1 | L | Braun | Stromführender Draht |
| Stromleitung | U2 | N | Schwarz | Neutralleiter |
| Stromleitung | U3 | NC | Weiß | Normalerweise geschlossener Statuskontakt |
| Stromleitung | U4 | COM | Grau | Gemeinsamer Statuskontakt |
| Steuerleitung | U5 | RSA | Braun | RS485-Anschluss RSA |
| Steuerleitung | U6 | RSB | Grau | RS485-Anschluss RSB |
| Steuerleitung | U7 | 0-10 V / PWM | Gelb | Geschwindigkeits-Steuereingang; maximale PWM-Amplitude 10 V |
| Steuerleitung | U8 | FG | Weiß | Drehzahl-Ausgangssignal |
| Steuerleitung | U9 | +10 V | Rot | Externer Ausgang +10 VDC |
| Steuerleitung | U10 | GND | Blau | Bezugsmasse für Steuerschnittstelle |
Geschwindigkeitsfeedback: Vfg = 3-30 VDC; R >= 1000 x Vfg Ohm.
Schließen Sie die Leistungs- und Steuerleitungen streng nach dem Schaltplan an. Vollständige Sicherheits-, Lagerungs-, Wartungs- und Garantieinformationen finden Sie in der Produktspezifikation.
Herunterladen
BL-B355B-EC-05 Produktspezifikation
