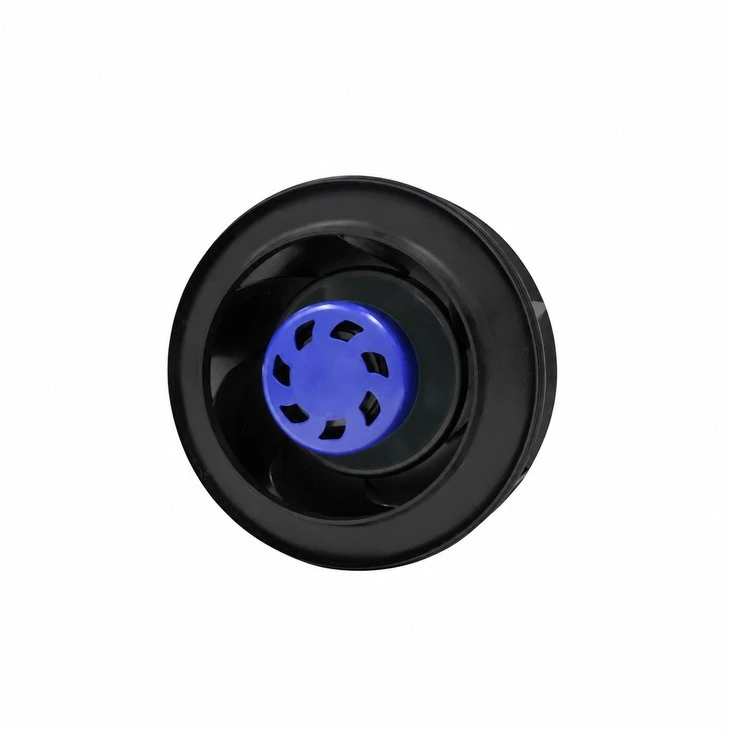

BN-B190B-EC-02 ist ein 190-mm-Gleichstrom-Rückwärts-Radialventilator, der für eine effiziente Luftbewegung in Lüftungs- und Gerätekühlsystemen entwickelt wurde. Sein EC-Motor unterstützt eine präzise Geschwindigkeitsregelung und einen zuverlässigen Dauerbetrieb.
Grundlegende Informationen
| Modell | BN-B190B-EC-02 | Lüftertyp | DC-Rückwärts-Radialventilator |
| Nennspannung | 310 VDC | Spannungsbereich | 310 VDC |
| Nenngeschwindigkeit | 3800 U/min | Maximale Eingangsleistung | 115 W |
| Maximaler Eingangsstrom | 0.38 A | Schallpegel | 71 dB(A) |
| Luftstrombereich | 0-820 m³/h | Statischer Druckbereich | 0-850 Pa |
| Umgebungstemperatur | -25 Grad bis +60 Grad | Einhaltung | RoHS |
Technische Beschreibung
| Lüftergröße (L × B × H) | 190 × 190 × 68,5 mm | Laufradmaterial | Plastik |
| Drehrichtung | Im Uhrzeigersinn, auf den Rotor gesehen | Schutzgrad | IP55 |
| Isolationsklasse | Klasse B | Betriebsart | S1 |
| Motorlager | Kugellager | Einbaulage | Beliebig |
| Kabellänge | 500 ±20 mm | Steuereingang | 0-10 VDC/PWM |
| Schutzfunktionen | Blockierter Rotor, thermischer Schutz, Über-/Unterspannung und Überstromschutz | Sanfter Start | Im Lieferumfang enthalten |
Produktanwendung
| 1 Ladesäule | 9 Gerätekühlungsprojekt | 2 Rauchabzugssystem für die Küche | 10 Lüftungsgeräteprojekt |
| 3 FFU-Projekt | 11 AHU-Projekt (Air Handing Unit). | 4 Kühlung des Computerraums | 12 Luftreinigerprojekt |
| 5 Klimatisierter Ventilator für Schienenverkehrsunternehmen | 13 Wärmetauscherprojekt | 6 Elektrogeräte | 14 Telekommunikationscontainerprojekt |
| 7 FanGrid-Projekt | 15 Kühlprojekt für Rechenzentren | 8 Projekt für Lüftungsgeräte | 16 |

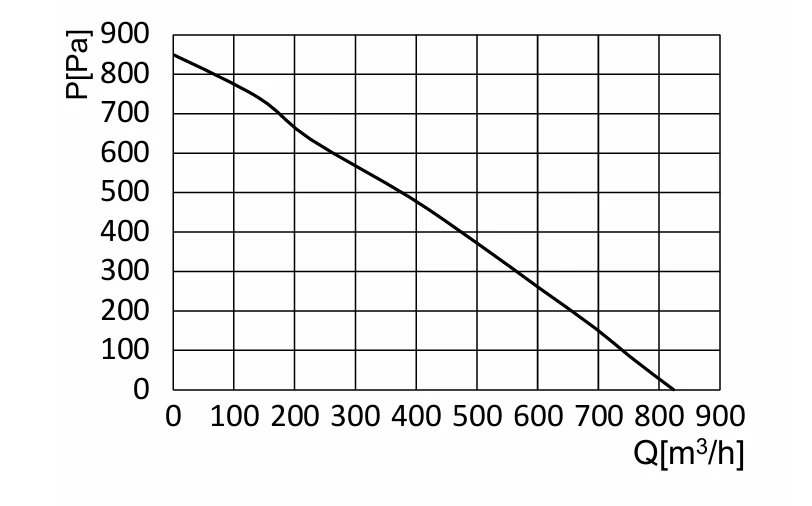

Luftleistung
Die Leistungskurve deckt einen Luftstrombereich von ca. 0-820 m³/h und einen statischen Druckbereich von ca. 0-850 Pa ab. Die Luftleistung wird gemäß AMCA 210 / GB 1236, Installationskategorie A, gemessen. Die tatsächliche Leistung kann je nach Installationsbedingungen variieren.

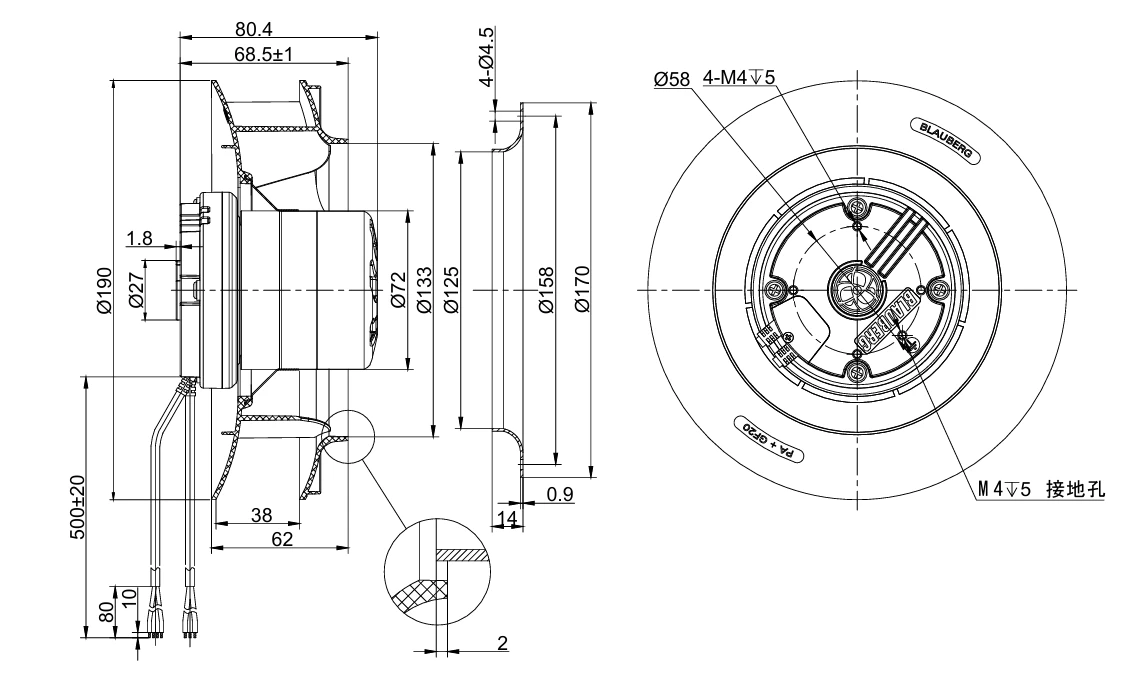

Gesamtabmessungen
Der Lüfter hat einen Außendurchmesser von 190 mm und eine Gesamttiefe von 68,5 ±1 mm. Die Montage- und Einlass--Ringabmessungen finden Sie in der Zeichnung unten.

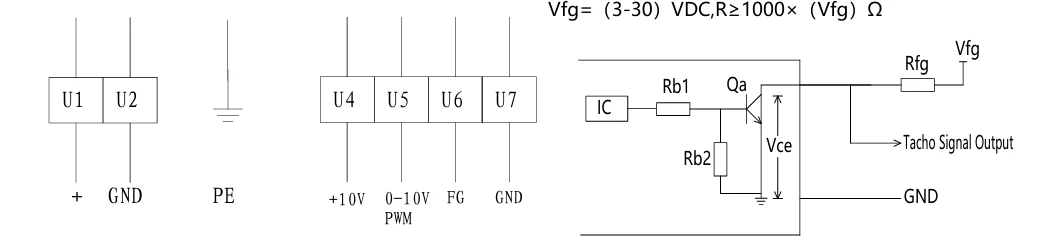

Elektrischer Anschluss
U1: +310 VDC (braun); U2: GND (blau); PE: Schutzerde; U4: +10 VDC-Ausgang (rot); U5: 0-10 VDC/PWM-Geschwindigkeitssteuereingang (gelb); U6: FG-Tachometerausgang (weiß); U7: Steuerungs-GND (blau).
Herunterladen
BN-B190B-EC-02-Technical-Specification.pdf
