Wie wählt man industrielle Radialventilatoren für effiziente OEM-Systeme aus?
Ein praktischer Leitfaden zu Ventilatortypen, -größen, -effizienz, -geräuschen und -anwendungsanforderungen.
Wählen Sie IndustrieRadialventilatorendurch Anpassen des erforderlichen Luftstroms und Drucks an eine dokumentierte Lüfterkurve und anschließendes Überprüfen der Stromversorgung, des Installationsraums, der Steuerung und der Betriebsbedingungen. Vergleichen Sie Eingangsleistung und Schall am gleichen Betriebspunkt. Validieren Sie die komplette Gerätebaugruppe, bevor Sie ein Modell für die Produktion freigeben.
Ein Katalog kann einen vielversprechenden Ventilator identifizieren, aber die ihn umgebende Ausrüstung bestimmt, ob diese Wahl funktioniert. Filter werden belastet, Spulen widerstehen dem Luftstrom, Einlassabstände ändern sich und Steuerbefehle variieren im Laufe des Tages. Für einen OEM-Ingenieur oder ein Beschaffungsteam stellt sich daher die nützliche Frage, wie man einen Lüfter auswählt, der über den gesamten vorgesehenen Betriebsbereich die erforderliche Leistung liefert.
Dieser Leitfaden verbindet die Konstruktion von Radialventilatoren mit den Entscheidungen, die für HVAC-Geräte, Lüftungsgeräte usw. erforderlich sind.Kühlung von Rechenzentrenund Maschinenbelüftung. Es erklärt auch, wann die Suche nach einem Inline-Ventilator, einer Dachablufteinheit oder einem Sanierungs-Luftbeweger eine andere Kaufanforderung darstellt.

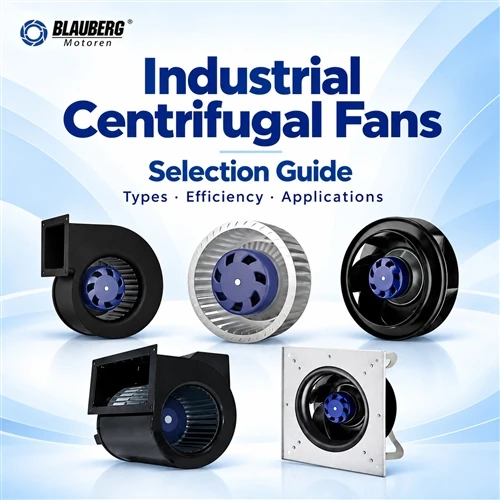

Fünf Blauberg-Zentrifugenproduktkonfigurationen, von links nach rechts in der gleichen Reihenfolge wie im Vergleich unten angeordnet. Basierend auf der vom Unternehmen-gelieferten Produktvorlage; In dieser Übersicht werden keine modellspezifischen-Leistungsbewertungen zugewiesen.Entdecken Sie Radialventilatorprodukte ↗
Welche verschiedenen Arten von Radialventilatoren werden hier gezeigt?
Die Abbildung zeigt fünf Blauberg-Produktkonfigurationen: Zentrifugalgebläse mit einem-Einlass, nach vorne-gekrümmte Radialventilatoren, nach hinten-gekrümmte Radialventilatoren, Zentrifugalgebläse mit zwei{3}}Einlässen und Plug-Lüfter. Alle bewegen Luft durch ein rotierendes Zentrifugallaufrad, ihre Namen beschreiben jedoch unterschiedliche Funktionen. Das Verständnis dieser Merkmale hilft einem OEM, die richtigen Komponenten zu vergleichen, bevor er einzelne Modellkurven prüft.
Einfacher-Einlass und doppelter-EinlassBeschreiben Sie die Einlassanordnung.vorwärts-gekrümmt und rückwärts-gekrümmtBeschreiben Sie die Blattkrümmung relativ zur Rotation.Steckerlüfterbeschreibt eine Installationskonfiguration. Diese Beschreibungen können sich überschneiden. Beispielsweise kann ein Plug-Ventilator ein rückwärts gekrümmtes Laufrad und einen EC-Motor haben. Die fünf Produkte veranschaulichen nützliche Katalogfamilien und nicht fünf sich gegenseitig ausschließende Schaufeldesigns oder jeden verfügbaren Radialventilatortyp.
01 · Radialgebläse mit einem-Einlass
Ein Zentrifugalgebläse mit einem-Einlass lässt Luft von einer Seite des Laufrads zu. Das abgebildete Spiralgehäuse sammelt den radialen Ausfluss und leitet ihn zu einem Auslassanschluss. Überprüfen Sie bei einem OEM-Schrank oder einer OEM-Lüftungsbaugruppe den Einlassabstand, die Auslassausrichtung und die Verbindungsgeometrie. Wählen Sie die vollständige Kombination aus Rad-und-Gehäuse aus der dokumentierten Kurve aus. Die Nennleistung eines bloßen Laufrads beschreibt nicht das zusammengebaute Gebläse.
02 · Vorwärts-gekrümmte Radialventilatoren
Ein vorwärtsgekrümmter Radialventilator hat Flügel, die sich in Drehrichtung krümmen. Die Abbildung zeigt die Laufrad- und Motorbaugruppe, wodurch die eng beieinander liegenden Schaufeln sichtbar sind. Bei der Integration dieser Konfiguration kommt es auf die Gehäusegeometrie und den vorgesehenen Betriebsbereich an. Überprüfen Sie die Eingangsleistung und die Motorbelastung, wenn sich der Systemwiderstand ändert, insbesondere beim Vergleich von sauberen und belasteten Filtern. Das Aussehen allein kann den Luftstrom, den Druck oder die akustische Leistung nicht bestimmen.
03 · Rückwärts-gekrümmte Radialventilatoren
Ein rückwärts gekrümmter Radialventilator hat Flügel, die von der Drehrichtung weg gebogen sind. Vergleichen Sie bei HVAC-Geräten, gefilterter Belüftung und Maschinenkühlung Kandidatenmodelle am erforderlichen Betriebspunkt. Überprüfen Sie gemeinsam die Lüfterkurve, die Eingangsleistung und den zulässigen Betriebsbereich. Das abgebildete schwarze Rad kennzeichnet eine Konfiguration; Seine Farbe und das Aussehen der Lamellen sind kein Beweis für die Effizienzbewertung oder Eignung für eine bestimmte Umgebung.
04 · Radialgebläse mit zwei-Einlässen
Ein Zentrifugalgebläse mit zwei -Einlässen, auch Radialgebläse mit zwei -Einlässen genannt, lässt Luft von beiden Seiten der Laufradbaugruppe zu. Lassen Sie Platz für beide Ansaugwege und prüfen Sie, ob in der Nähe befindliche Paneele, Filter oder Kabel eine Seite behindern. Verwenden Sie die Kurve für die tatsächlich zusammengebaute Einheit. Zwei Einlässe erzeugen nicht den doppelten Luftstrom eines einzelnen-Einlassmodells: Radabmessungen, Geschwindigkeit, Gehäuse und Betriebsdruck beeinflussen das Ergebnis ebenfalls.
05 · Plug-Fans
Ein Plug-Lüfter wird in das Gerätegehäuse oder den Plenum integriert, normalerweise ohne ein einzelnes Spiralgehäuse. Die abgebildete quadratische Montageplatte und Trägeranordnung veranschaulichen die mechanische Schnittstelle. Überprüfen Sie bei Lüftungsgeräten und CRAC-Geräten den Einlassabstand, die Plenumgeometrie, den Entnahmezugang und die Steuerungen. Wenn Sie einen EC-Plug-Ventilator auswählen, bestätigen Sie dessen Versorgungs- und Steuerschnittstellen anhand der genauen Modelldokumentation. Der Begriff „Steckerlüfter“ allein spezifiziert nicht die Motortechnologie.
| Konfiguration | Nützliche Vergleichsfrage | Was zu überprüfen ist |
|---|---|---|
| 01 · Radialgebläse mit einem-Einlass | Kann Luft den Einlass erreichen und durch den vorgesehenen Auslass austreten? | Einseitiger Einlassabstand, Auslassausrichtung und die komplette Gebläsekurve. |
| 02 · Vorwärts-gekrümmter Radialventilator | Erfüllt die Kombination aus Laufrad{0}}und-dem Gehäuse den gesamten Betriebsbereich? | Gehäusegeometrie, Eingangsleistung und Motorbelastung bei Widerstandsänderungen. |
| 03 · Rückwärts-gekrümmter Radialventilator | Erfüllt es den erforderlichen Luftstrom und Druck bei geeigneter Eingangsleistung? | Betriebspunkteffizienz, Einlassgeometrie und zulässiger Betriebsbereich. |
| 04 · Radialgebläse mit zwei-Einlässen | Sind beide Ansaugwege innerhalb des Schrankes vorhanden? | Freiraum auf beiden Seiten, Hindernisse und die Leistung der zusammengebauten Einheit. |
| 05 · Steckventilator | Können das Geräteplenum und die Montageanordnung die Aufgabe unterstützen? | Plenumlayout, mechanische Passform, Servicezugang und modellspezifische Bedienelemente. |
Entdecken Sie Blaubergs Zentrifugalgebläse mit einem-Einlass, Vorwärts-Radialventilatoren, Rückwärts-Radialventilatoren, Doppel--Einlass-Radialgebläse und EC-Plug-Lüfter. Nutzen Sie diese Familien, um Produkte in die engere Wahl zu ziehen, und vervollständigen Sie dann die Auswahl der Radialventilatoren unter Berücksichtigung der passenden Luftstrom-, Druck-, Elektro- und Installationsanforderungen.
Welche Radialventilatormodelle sollten Sie prüfen?
Produktbeschreibungen aus demBlauberg-Radialventilatoren-Katalog. Bestätigen Sie vor der Freigabe das ausgewählte Modell an Ihrem Betriebspunkt.
Welche Informationen machen die Auswahl eines Radialventilators zuverlässig?
Beginnen Sie mit einer Betriebsanforderung, die das Geräteteam überprüfen kann. Geben Sie den Luftstrom in m³/h oder CFM und den Druck in Pa oder Zoll Wassersäule an. Geben Sie an, ob es sich bei der Druckanforderung um statischen oder Gesamtdruck handelt, und geben Sie an, wo sie gilt. Ein Druckwert ohne definierte Grenze kann zu einem Vergleich im Gegensatz zu den Katalogkurven führen.
Berücksichtigen Sie den tatsächlichen Luftweg: Einlassgitter, Filter, Wärmetauscher, Schalldämpfer, Kanalübergänge, Klappen und Auslass. Notieren Sie sowohl die Filterbedingungen für saubere- als auch für das Ende-des-Services, wenn diese sich auf den Dienst auswirken. Definieren Sie für den variablen Betrieb den Normalpunkt, den Mindestpunkt und den maximal erforderlichen Punkt, anstatt nur eine Ausnahmebedingung auszuwählen.
Als nächstes erfassen Sie Lufttemperatur, Höhe oder Auslegungsdichte, Feuchtigkeitseinwirkung, Verschmutzung und Installationsausrichtung. Fügen Sie die verfügbare Spannung, Phase und Frequenz hinzu. Geben Sie für einen EC-Radialventilator den Steuereingang und die erforderliche Rückmeldung an, einschließlich dessen, was passieren soll, wenn die Kommunikation verloren geht. Diese Details gehören in die ursprüngliche Ausschreibung, da sie ansonsten plausible Modelle ausschließen können.
Definieren Sie abschließend den Raumumfang und die Serviceanforderungen. Berücksichtigen Sie den Einlasszugang, die Montagepunkte, die Kabelführung, den Ausbauabstand und die zulässige Masse. Ein Lüfter, der in das Gehäuse passt, kann möglicherweise immer noch nicht überprüft oder ausgetauscht werden. Behandeln Sie den Wartungszugang als Teil der Auswahl des Radialventilators und nicht als eine späte Installationsanpassung.
Wie gehen Sie bei der Dimensionierung von Radialventilatoren vor?
Die Dimensionierung von Radialventilatoren beginnt am Schnittpunkt der Ventilatorkurve und der Systemwiderstandskurve. Maximaler Luftstrom und maximaler Druck sind normalerweise unterschiedliche Enden eines Leistungsbereichs. Kombiniert man sie zu einem vermeintlichen Betriebspunkt, ergibt sich eine Spezifikation, die der Ventilator möglicherweise nie liefern wird.
Stellen Sie sich als Beispielanforderung eine OEM-Baugruppe vor, die 3.000 m³/h bei 500 Pa benötigt. Rechnen Sie den Luftstrom in 0,833 m³/s um, bevor Sie die Luftleistung berechnen. Bei dieser definierten Druckbasis ergibt der Luftstrom multipliziert mit dem Druck eine Luftleistung von etwa 417 W. Wenn der angenommene Gesamtwirkungsgrad auf derselben Basis 60 % beträgt, beträgt die entsprechende elektrische Aufnahme etwa 694 W. Hierbei handelt es sich um Lehrannahmen, nicht um eine Bewertung oder Auswahl eines Blauberg-Modells.
3,000 ÷ 3,600 = 0.833 m³/s
Luftleistung=0.833 × 500 ≈ 417 W
Elektrische Aufnahme=417 ÷ 0,60 ≈ 694 W
Die Berechnung hilft bei der Überprüfung, ob eine Schätzung der Eingangsleistung plausibel ist, sie kann jedoch nicht den Laufraddurchmesser auswählen oder die Eignung des Motors feststellen. Erstellen Sie eine Modellkurve für die relevanten Geschwindigkeits- und Luftbedingungen. Überprüfen Sie die Leistungskurve und den zulässigen Betriebsbereich des Herstellers und prüfen Sie dann, was passiert, wenn sich der Widerstand ändert.
Der Hersteller-hat ein Leistungsdiagramm für GK-B400E-EC-05 veröffentlicht. Gesamtdruck PTin Pa; Luftstrom Q in m3/H. Modell- und Betriebsbedingungen müssen anhand der aktuellen Spezifikation bestätigt werden.Quelle und aktuelle Spezifikation anzeigen ↗
Das reproduzierte GK-B400E-EC-05-Diagramm ist beschriftetPT, was den Gesamtdruck anzeigt. Es sollte nicht direkt mit einer statischen -Druckanforderung ohne konsistente Umrechnungs- und Testgrenze verglichen werden. Das angezeigte Diagramm ersetzt auch nicht die vollständige Spezifikation: Überprüfen Sie Geschwindigkeit, Dichte und Installationsbedingungen mit dem Lieferanten, bevor Sie es zur Auswahl verwenden.
Wie sollte die Effizienz eines Radialventilators bewertet werden?
Nützliche Vergleiche der Effizienz von Radialventilatoren halten den gelieferten Luftstrom, die Druckbasis und die Betriebsbedingungen konstant. Ein Motoreffizienzwert allein beschreibt nicht die Verluste des Laufrads, der Steuerung und des installierten Luftwegs. Ebenso bedeutet ein niedrigerer Wattwert wenig, wenn der Ventilator weniger Luft liefert, als das Gerät benötigt.
Vergleichen Sie bei Geräten, die längere Zeit unter dem maximalen Bedarf liegen, mehrere Betriebspunkte und deren Jahresstunden. Eine transparente Energieschätzung addiert an jedem Punkt den elektrischen Input in kW multipliziert mit Stunden. Halten Sie beim Vergleich von Alternativen konsistente Hilfslasten und Steuerungsannahmen ein und verwenden Sie den lokalen Stromtarif erst, nachdem die Energieberechnung abgeschlossen ist.
Die Lüftergesetze bieten eine nützliche Vorabprüfung für denselben Lüfter bei unveränderter Dichte und vergleichbaren Bedingungen: Der Luftstrom variiert ungefähr mit der Geschwindigkeit, der Druck mit der Geschwindigkeit im Quadrat und die Wellenleistung mit der dritten Geschwindigkeit. Bei 80 % Drehzahl beträgt das idealisierte Wellenleistungsverhältnis 0,8³ oder 51,2 %. Dies ist keine versprochene Stromeinsparung. Feste Druckanforderungen, Regelverluste und sich ändernde Wirkungsgrade können das tatsächliche Ergebnis verändern.
Fordern Sie für ein energieeffizientes Radialventilatorprojekt -Eingangsleistungsdaten an den wichtigen Betriebspunkten an. Vergleichen Sie einen rückwärts gekrümmten EC-Radialventilator mit der vorhandenen Lösung unter Verwendung derselben Leistungs- und Installationsgrenzen. DerFan-System-Quellenbuch des US-Energieministeriumsbietet Hintergrundinformationen zur systembasierten-Effizienzverbesserung und Geschwindigkeitskontrolle.
Warum verändert die Installation die Leistung des Radialventilators?
Ein enger Krümmer in der Nähe des Einlasses, ein verstopfter Einlass oder ein abrupter Auslassübergang können die Strömung stören, die in den Ventilator ein- oder austritt. Die installierte Baugruppe liefert daher möglicherweise einen geringeren Luftstrom, als eine Laboranordnung vermuten lässt. AMCA beschreibt diese Verluste als Systemeffekt und diskutiert, wie ungünstige Einlass- und Auslassbedingungen die Belastung des Ventilators erhöhen.
Überprüfen Sie die Gehäusezeichnung, bevor Sie die Konstruktion eines Radialventilators abschließen. Überprüfen Sie nahegelegene Wände, Strukturschienen, Filter und Kabelbündel. Halten Sie die für das ausgewählte Modell angegebenen Abstände ein und bewerten Sie die tatsächliche Plenumanordnung. Es gibt kein universelles Spielmaß, das für jedes Laufrad, Gehäuse und jede Installation passt.
Der Hersteller-veröffentlichte die Maßzeichnung GK-B400E-EC-05, die ohne Entfernung der Maßangaben reproduziert wurde. Überprüfen Sie vor der Integration die aktuelle Zeichnungsrevision.Quelle und aktuelle Spezifikation anzeigen ↗
Eine Maßzeichnung beantwortet Montage- und Hüllfragen. Es legt weder den aerodynamischen Abstand fest, noch beweist es, dass das Gerät einen akustischen Zielwert erreicht. Beim Prototypentest sollten der Produktionseinlass, der Auslass, die Schutzvorrichtungen und die Filter verwendet werden. Wenn eine Layoutänderung vorgenommen wird, um ein Verpackungsproblem zu lösen, überprüfen Sie den Luftstrom, die Eingangsleistung und den Klang erneut.
Hintergrundinformationen zu diesen Effekten finden Sie unterAMCAs System--Wirkungsleitfaden. Es unterstützt die hier besprochene Installationsmethode und stellt keinen Zertifizierungsanspruch für den abgebildeten Lüfter dar.
Welche Radialventilatoranwendungen passen zu OEM-Geräten?
Die stärkste Anwendungsübereinstimmung beginnt mit einem bekannten Luftweg und einer messbaren Leistung. Die Katalog- und Anwendungsseiten von Blauberg bieten Wege in die Bereiche HVAC, Klimatisierung, Elektronik und Gerätekühlung. Jedes Projekt erfordert noch eine modellspezifische Prüfung von Luftstrom, Druck, Umgebung und elektrischer Integration.
Klimageräte und HVAC-Lüftung
Radialventilatoren für Lüftungsgeräte müssen den kombinierten Widerstand von Filtern, Spulen und angeschlossenen Rohrleitungen überwinden. Definieren Sie für einen EC-Plug-Ventilator für die AHU-Integration den erforderlichen Druck an der Gerätegrenze und ermitteln Sie, welche internen Verluste enthalten sind. Für die Nachrüstung einer Lüfterwand sind außerdem Platz, Isolierung, Steuerung und Serviceplanung erforderlich. Behalten Sie im Vergleich saubere und beladene Filtergehäuse bei.
Kühl- und CRAC-Ausrüstung für Rechenzentren
Kühlventilatoren für Rechenzentren arbeiten im Rahmen einer größeren Wärme- und Luftströmungsstrategie. Geben Sie Normalbetrieb, reduzierte Last und die erforderliche Reaktion auf einen Lüfterausfall an. Mehrere parallel geschaltete Lüfter stellen nicht automatisch eine Redundanz dar: Die verbleibenden Lüfter, der verfügbare Drehzahlbereich und die Steuerungssequenz müssen die vereinbarte Anforderung unterstützen. Koordinieren Sie bei CRAC-Einheitsventilatoren die Spule, das Gehäuse und den Lieferweg, bevor Sie eine Auswahl genehmigen.
Luftreinigung und gefilterte Belüftung
Ein Radialgebläse zur Luftreinigung muss den erforderlichen Durchfluss gegen den gewählten Filterwiderstand liefern. Definieren Sie Austauschkriterien, überwachen Sie die relevanten Betriebsgrößen und stellen Sie Zugriff zur Reinigung bereit. Bei FFU- oder Laborgeräten-ist der Lüfter nur eine Komponente. Für alle Anforderungen an Sauberkeit, Eindämmung oder Leistung der gesamten{4}Einheit ist ein Nachweis für die gesamte Baugruppe erforderlich.
Maschinen- und Gehäusekühlung
Ein industrieller Kühlventilator kann Luft durch Kühlkörper, Wärmetauscher oder Schrankdurchgänge bewegen. Ermitteln Sie die Wärmelast, die zulässigen Temperaturen und die schlechteste Betriebsumgebung, bevor Sie die Anforderung in den Lüfterluftstrom umwandeln. Staub, Kondensation und Rezirkulation verdienen besondere Aufmerksamkeit. Schließen Sie nicht aus dem allgemeinen Wort „industriell“ auf die Eignung für korrosive Gase, explosionsfähige Atmosphären oder heiße Prozessabgase ab.
Wie kann man die Geräusche von Radialventilatoren fair vergleichen?
Vergleichen Sie das Geräusch des Radialventilators bei erforderlichem Luftstrom und Druck mit derselben Installations- und Messmethode. Schallleistung und Schalldruck sind unterschiedliche Größen. Ein Schalldruckergebnis hängt von der Entfernung, den Raumeigenschaften und der Mikrofonposition ab; Ein einzelner dB(A)-Wert ohne diese Angaben reicht für einen fairen Vergleich nicht aus.
Definieren Sie für ein geräuscharmes Radialventilatorprojekt, ob das Ziel das Einlassgeräusch, das Auslassgeräusch, die Gehäusestrahlung oder den Lärm im Aufenthaltsraum betrifft. Fragen Sie nach Frequenzbandinformationen, wenn Tongeräusche oder eine akustische Behandlung wichtig sind. Ein leiserer Lüfter bei freier Lieferung bleibt möglicherweise hinter dem Produktionsfilter und dem Auslass nicht leiser.
Überprüfen Sie die Einlass- und Auslassanordnung, bevor Sie die Geschwindigkeit erhöhen, um den fehlenden Luftstrom wiederherzustellen. Strömungsstörungen, lose Platten und Körperschall-können zur Beanstandung beitragen. Notieren Sie die Konfiguration, den Geschwindigkeitsbefehl und den Betriebspunkt während des Geräuschtests, damit eine zukünftige Produktionsänderung mit dem akzeptierten Muster verglichen werden kann.
Wann benötigen Inline-, Dach--Auspuff- und Sanierungssuchen eine andere Spezifikation?
Radial-Inline-Ventilatorenwerden so zusammengebaut, dass sie innerhalb eines Kanalpfads funktionieren. Überprüfen Sie die Anschlussgrößen, die installierte Leistung, die Montage und den Servicezugang der gesamten Einheit. BlaubergsKategorie der Rohrventilatorenist ein nützlicher Ausgangspunkt, aber bestätigen Sie die genaue Laufradtechnologie und das Laufradmodell, anstatt davon auszugehen, dass jedes Inline-Produkt zentrifugal ist.
Radial-Abluftventilatoren für das DachBeschreiben Sie eine auf dem Dach-montierte Abgasanlage. Die Spezifikation muss das Gehäuse, die Dachschnittstelle, die Witterungseinflüsse und die Ausblasanordnung sowie die Lüfterkomponente berücksichtigen. Ein bloßes Radiallaufrad oder ein Plug-Ventilator ist nicht automatisch ein vollständiges Dachabgasprodukt. Bestätigen Sie den Montagelieferanten und die vorgesehene Abgasleistung, bevor Sie eine Bestellung aufgeben.
Fragen zuEinschränkungen von Radialventilatoren mit hoher Stromstärke-bei der Sanierung von Wasserschädenbetreffen ein anderes System. Elektrischer Strom allein sorgt weder für einen brauchbaren Oberflächenluftstrom noch für eine gute Trocknungsleistung. Für einen Vergleich der Sanierungsgeräte sind der tatsächliche Betriebsaufwand, die verfügbare Stromversorgung, die Platzierung und die Strategie zur Feuchtigkeitsentfernung erforderlich. Eine Erhöhung der Stromstärke ist kein Ersatz für die Überprüfung des beabsichtigten Ergebnisses.
Ähnlich,Einschränkungen von Radialventilatoren mit hoher Stromstärke bei der Strukturtrocknungkann nicht aus einem OEM-Komponentenkatalog gelöst werden. Luftbewegung ist ein Teil des Prozesses, und ein Standard-Ventilator sollte nicht ohne den erforderlichen Produktnachweis als zertifiziertes Sanierungsgerät präsentiert werden. Diese Unterscheidungen helfen Käufern, die richtige Ausrüstung anzufordern, anstatt aus einer nicht verwandten Ventilatorenkategorie zu wählen.
Eine standortspezifische Suche, z. B„Industrie-Radialventilatoren New Jersey“Fügt der technischen Spezifikation eine Serviceanforderung hinzu. Käufer sollten die Lieferabdeckung, die Verantwortung für die Inbetriebnahme, die Verfügbarkeit von Ersatzteilen und den Support vor Ort bestätigen. Eine solche Suche ergibt nicht, dass ein Hersteller über ein Büro, ein Lager oder ein Installationsteam in New Jersey verfügt.
Was gehört in die Wartungsplanung für Radialventilatoren?
Die Wartung eines Radialventilators beginnt mit der Anleitung des ausgewählten Modells und dem Zustand der gesamten Baugruppe. Sorgen Sie vor der Inspektion für einen sicheren Zugang und befolgen Sie die Vorgehensweise zur Isolierung des Geräts. Notieren Sie das Lüftermodell, die elektrische Konfiguration und die Revision der Steuerung, damit beim Austausch keine inkompatiblen Komponenten eingeführt werden.
Überprüfen Sie den Einlass, das Laufrad und den umgebenden Luftweg mithilfe der zugelassenen Wartungsmethode auf Verschmutzung oder Verstopfungen. Überprüfen Sie die Unversehrtheit der Montage, Schutzvorrichtungen, Kabel und Anschlüsse. Achten Sie auf Geräuschveränderungen und untersuchen Sie Vibrationen, wiederholte Fehler oder einen verringerten Luftstrom. Die Wartungsintervalle sollten die Betriebsstunden und die Verschmutzungsbelastung widerspiegeln und nicht einen willkürlichen Zeitplan, der zwischen den Anwendungen kopiert wird.
Eine EC-Motoranordnung erspart möglicherweise den Austausch von Bürsten und eine Baugruppe mit Direktantrieb erspart möglicherweise die Wartung des Riemens, aber Filter und Luftkanäle erfordern dennoch Aufmerksamkeit. Betrachten Sie die allgemeine Beschreibung eines „wartungsfreien“ Motors nicht als Versprechen, dass das gesamte Lüftungssystem keiner Inspektion bedarf.
Was sollten Sie senden, wenn Sie eine Blauberg-Fan-Empfehlung anfordern?
Schicken Sie der Anfrage ein kurzes Leistungsverzeichnis und die Montagezeichnung bei. Ermitteln Sie, ob Sie eine Lüfterkomponente, ein Gebläse mit Gehäuse oder eine komplette Lüftungseinheit benötigen. Dies macht den Unterschied zwischen dem Vergleich von Katalogfamilien und der Abgabe einer sinnvollen Modellempfehlung aus.
| RFQ-Eingabe | Enthalten |
|---|---|
| Dienstpunkte | Luftstrom, statischer oder Gesamtdruck, Einheiten, Dichte und Betriebsfälle. |
| Stromversorgung | Spannung, Phase, Frequenz und etwaige Versorgungsbeschränkungen. |
| Integration | Platzbedarf, Einlass- und Auslassanordnung, Montage- und Wartungsfreiraum. |
| Kontrollen | Geschwindigkeitsbefehl, Überwachung, Alarmanforderungen und Fehlerreaktion. |
| Umfeld | Beschreibung von Temperatur, Luftfeuchtigkeit, Kondensation, Staub und beförderter Luft. |
| Annahme | Leistungs- und Schallgrenzen, Messmethode und Beispieltestbedingungen. |
Als ein dokumentiertes Beispiel ist dieGK-B400E-EC-05 Produktseitelistet einen 400-mm-EC-Plug-Lüfter mit einer dreiphasigen 230-VAC-Versorgung und einer 0–10-VDC- oder PWM-Geschwindigkeitssteuerung auf. Außerdem werden RS485-Kommunikation und Drehzahlmesser-Feedback aufgeführt. Diese Angaben gelten für dieses Modell; Überprüfen Sie vor der Integration die aktuelle Spezifikation, das Steuerprotokoll und die Verkabelung.
Der Hersteller-hat die Verkabelungsreferenz GK-B400E-EC-05 veröffentlicht. Benutzen Sie für den Einbau die aktuellen modellspezifischen Elektroanleitungen.Quelle und aktuelle Spezifikation anzeigen ↗
Fordern Sie für jedes in die engere Auswahl kommende Modell die aktuelle Leistungskurve, Maßzeichnung und Elektrodokumentation an. Behalten Sie das genaue Suffix und die Dokumentversion in der Kaufspezifikation bei. Ein Familienname allein kann kein austauschbares Montage-, Versorgungs- oder Kontrollverhalten begründen.
Wie validieren Sie den in die engere Wahl gezogenen Ventilator vor der Produktion?
Bauen Sie die Probe mit den vorgesehenen Gehäuse-, Filter-, Schutz- und Auslasskomponenten auf. Identifizieren Sie die Lüfter- und Steuerungsversionen im Testprotokoll und definieren Sie dann die Akzeptanzbedingungen, bevor Sie Messungen durchführen. Das Ziel besteht darin, zu zeigen, dass die vorgeschlagene Baugruppe eine wiederholbare Anforderung erfüllt und genügend Informationen enthält, damit ein anderer Ingenieur den Vergleich reproduzieren kann.
Zeichnen Sie Luftstrom, Druck, Stromaufnahme und die relevanten Temperaturbeobachtungen bei normalem Bedarf und in den angegebenen Grenzfällen auf. Beziehen Sie akustische Messungen gemäß der vereinbarten Methode ein. Halten Sie saubere-Filter- und geladene-Filterergebnisse getrennt und unterscheiden Sie Messwerte von Schätzungen. Eine Leermessung sollte bis zum Abschluss des Tests leer bleiben.
Kontrollieren Sie das Regelverhalten und den stabilen Betrieb. Überprüfen Sie die erwartete Reaktion auf den Mindestbefehl, Bedarfsänderungen und alle angegebenen Signalverlustbedingungen. Dokumentieren Sie bei Lüfteranordnungen das vereinbarte Ausfallszenario und das Verhalten der verbleibenden Lüfter. Vermeiden Sie es, einen erfolgreichen Einzellüftertest als Beweis dafür zu betrachten, dass das gesamte Array jeden Betriebsfall erfüllt.
Beheben Sie Unstimmigkeiten, indem Sie Messaufbau, Systemwiderstand, Luftleckage und Steuerungseinstellungen mit der genehmigten Konfiguration vergleichen. Führen Sie Aufzeichnungen über jede Korrekturänderung. Sobald die Baugruppe ihre Abnahmekriterien erfüllt, bewahren Sie die getesteten Stücklisten, Einstellungen und Zeichnungen als Produktionsreferenz auf. Dadurch wird die ursprüngliche Auswahl des Radialventilators mit einer Konfiguration verknüpft, die Einkaufs-, Fertigungs- und Serviceteams identifizieren können.
Häufig gestellte Fragen
Ist ein größerer Radialventilator immer effizienter?
Nein. Die Effizienz hängt vom Einsatzort des Lüfters und von der Gesamtkonfiguration ab. Vergleichen Sie Kandidatengrößen bei gleichem Luftstrom und gleichem Druck, einschließlich Regelbereich, Installationsverlusten und verfügbarem Platz.
Kann ich einen AC-Radialventilator durch eine EC-Version ersetzen?
Möglicherweise nach Überprüfung der Einschaltdauer, der Lieferung, der Abmessungen und der Kontrollanforderungen. Passen Sie die komplette Installation an und validieren Sie die Ersatzbaugruppe. Die Bezeichnung „EC“ stellt keine Verschlechterung der Kompatibilität dar.
Kann der im Katalog angegebene maximale Luftstrom für ein gefiltertes Gerät genutzt werden?
Nur wenn der entsprechende Druck und die entsprechende Konfiguration die Geräteanforderung erfüllen. Verwenden Sie eine Kurve, die den relevanten Widerstand enthält, und bestätigen Sie das zusammengebaute Ergebnis mit dem vorgesehenen Filter und Gehäuse.
Was ist die erste Prüfung, wenn der installierte Luftstrom zu niedrig ist?
Bestätigen Sie den tatsächlichen Geschwindigkeitsbefehl, den Luftwegzustand und die Messbasis. Vergleichen Sie diese mit der gewählten Betriebs- und Einbauzeichnung, bevor Sie davon ausgehen, dass der Motor oder das Laufrad ausgetauscht werden muss.
Wie sollte ich die Anbieter von Radialventilatoren vergleichen?
Bitten Sie jeden Lieferanten um die gleichen Zollnachweise, Zeichnungen, Kontrolldokumente und Musterannahmebedingungen. Vergleichen Sie dann die Liefer-, Support- und Geschäftsbedingungen für das genaue vorgeschlagene Modell.
Beginnen Sie mit Ihrem Betriebspunkt
Teilen Sie Blauberg Motoren Ihren Luftstrom, Druck, Spannung, verfügbaren Platz und Ihre Anwendung mit, um geeignete Lüfterkonfigurationen zu besprechen.
Besprechen Sie Ihren Ventilatorbedarf →Quellen und Umfang
Musterdokumentation geprüft am 29. September 2026; Die Übersicht über die Produktfamilie-wurde am 30. September 2026 aktualisiert. Die erste Abbildung ist ein neu gestaltetes Layout, das auf vom Unternehmen bereitgestellten Produktbildern basiert. Dieser Artikel erläutert eine Auswahlmethode und enthält eine anschauliche Berechnung. Es wird weder über einen neuen Labortest noch über eine Fallstudie zur Installation berichtet.
- Blauberg GK-B400E-EC-05: Leistungsdiagramm, Abmessungen und Verkabelung.
- DOE: Verbesserung der Leistung des Lüftersystems: Grundlagen des Ventilator-systems und Energiebewertung.
- AMCA: Mildernde Systemwirkung: Installationsbedingte-Verluste.
